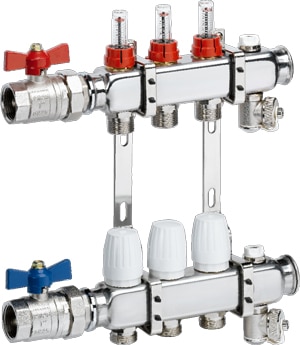

Collecteur plancher chauffant en inox 304L

Collecteur en acier inoxydable pour plancher chauffant à circuit forcé, avec accouplement 1’’ à joint torique.
Raccordement aux circuits : filetage mâle 3/4’’ raccords Eurocône.
Température max. 70°C
Pression de service max. 6 bar

 Avantages

  • Résistance à la corrosion

  • Grande longévité

  • Légèreté

  • Encombrement réduit

  • Simplicité de raccordement

  • Raccordement de 2 à 12 circuits

Collecteur INOX

Le débitmètre pour le réglage du débit est monté sur le collecteur pour le départ. Lecture du débit sur le verre.

Le set de connexion

2 vannes à boisseau 1’’
2 purgeurs automatiques 1/2’’
2 vannes de remplissage/vidange 1/2’

Régulation du collecteur

La régulation du circuit de chauffage au plancher chauffant est effectuée sur le col- lecteur en acier inoxydable à l‘aide de la vanne d’équilibrage aller. Les opérations de réglage sont réalisées alors que la pompe de circulation fonctionne.
Lors du réglage, toutes les vannes du circuit de chauffage doivent être entièrement ouvertes.

  • Retirer le capuchon rouge de la vanne d’équilibrage

  • Commencer par la vanne d’équilibrage du circuit de chauffage dont le débit
    est le plus petit.

  • Tourner l’écrou en plastique noir pour régler le débit calculé

  • La lecture s‘effectue sur la bague d‘affichage rouge du voyant

  • Effectuer le réglage pour tous les circuits de chauffage

  • Ensuite contrôler les premières valeurs et corriger le réglage si nécessaire

  • Une fois le réglage terminé, noter les valeurs de débit correspondantes sur un document

  • Replacer le capuchon rouge de la vanne d’équilibrage

Descriptif technique

Collecteur en acier inoxydable, profilé, isolation phonique sur les étriers. Vannes de régulation à courbe progressive de perte de charge pour un réglage des débits précis. Les têtes manuelles peuvent être remplacées par des moteurs électrothermiques.
Lecture directe du débit à l‘aide de la vanne d’équilibrage, sur circuit aller.
